COMMANDE PROGRESSIVE D'ECLAIRAGE DES AMPOULES BLEUES ET ROUGES PAR TRIAC

Les ampoules bleues (lumière du jour) et rouges (lever et coucher du soleil) sont à la tension du secteur et sont commandées en variation d'intensité par des triacs.

Variation de l'éclairage par angle de conduction des triacs
3 triacs sont pilotés indépendamment.
Il y a 3 entrées par commande tout ou rien provenant d'un décodeur d'accessoires.
L'entrée "lampe OUEST" commande l'allumage progressif de la lampe OUEST en 2mn environ.
Quand la commande passe à zéro la lampe s'éteint lentement pendant environ 2mn.
De même pour chaque autre entrée "lampes bleues" et "lampe EST"
La commande de déclenchement du triac est une impulsion brève négative.
Quand l'impulsion se produit au passage de la tension au zéro le triac est amorcé et devient passant pendant toute la demie alternance. Quand l'impulsion est retardée le triac est passant pendant le reste de la demie alternance, l'intensité de l'éclairage en est d'autant réduit.

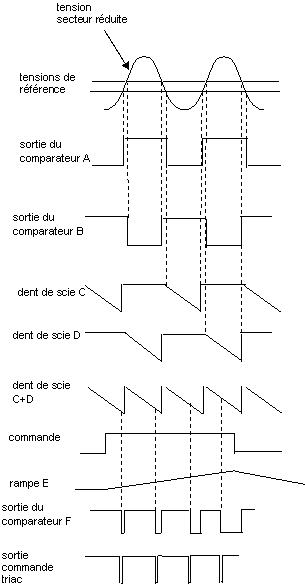

La détection de passage au zéro se fait par comparaison de la tension secteur (réduite) avec une tension de référence.
Pour éviter des déclenchements intempestifs les impulsions sont faites avant le passage au zéro ce qui est obtenu par une tension de référence un peu au dessus de zéro et une tension de référence un peu au dessous de zéro. Un comparateur détecte les alternances positives et un comparateur détecte les alternances négatives.
Chaque créneau est transformé en dent de scie puis les dents de l'alternance positive sont ajoutées aux dents de l'alternance négative.
Ce signal en dent de scie synchronisé sur le réseau est utilisé pour les 3 commandes de triac.
Pour chaque triac une commande tout ou rien déclenche une rampe de tension à montée lente (env. 2mn). La charge d'un condensateur n'étant pas linéaire, et pour éviter un allumage trop rapide au début, le condensateur est chargé en courant constant. La décharge se fait sur une résistance car la décharge rapide au début et lente à la fin n'est
pas gênante. (Ce qui compense en partie la non linéarité d'éclairement)
Un comparateur entre les dents de scie et la rampe fournit un signal retardé dans chaque demi- sinusoïde.

Relevé des temps de fonctionnement:

Commande à 1:  Après 20s 1er rayonnement. L'éclairage est maxi après 2 mn.
Commande à 0: Dernier rayonnement visible après 1mn 40s puis coupure totale 2mn 15s
