La commande des spots halogènes est prévue pour allumer ou éteindre avec l'interrupteur classique mais aussi pour piloter en variation d'éclairage dans les scénarios en commande automatique. La commande automatique provenant d'une seule sortie d'un décodeur d'accessoires ne fournie qu'une information tout ou rien. A partir de cette information le circuit doit faire varier l'éclairage des lampes.

A la mise sous tension (par l'interrupteur) éclairage progressif rapide env 1sec.
Signal de commande à 1, pas d'action. La retombée du signal commande l'extinction de l'éclairage (début du scénario, cest la nuit).
La commande suivante maintenue allume lentement (env 2mn pour le plein éclairage) : le jour se lève.
L’éclairage est figé quand la commande retombe au repos.
La commande suivante maintenue éteint lentement (env 2mn pour l’extinction totale) : Le jour tombe.
La commande doit revenir au repos (éventuellement l’éclairage est figé si l’extinction n’est pas totale)
La commande suivante allume rapidement (1sec). Fin du scénario.
La commande doit revenir au repos
La  retombée de la commande suivante commande l'extinction de l'éclairage et ainsi de suite.

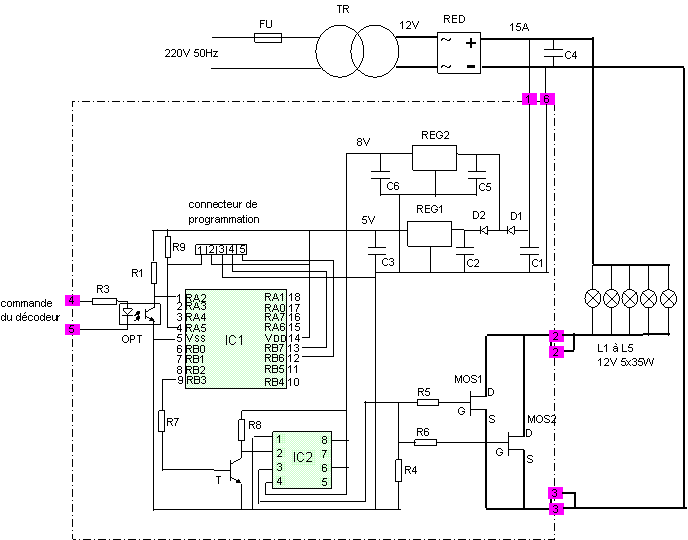

Variation de l'éclairage par modulation en largeur d'impulsion gérée par le micro (fonction PWM)
